技術要求
序號 | 技術文件名稱 | 描述 | 備注 |

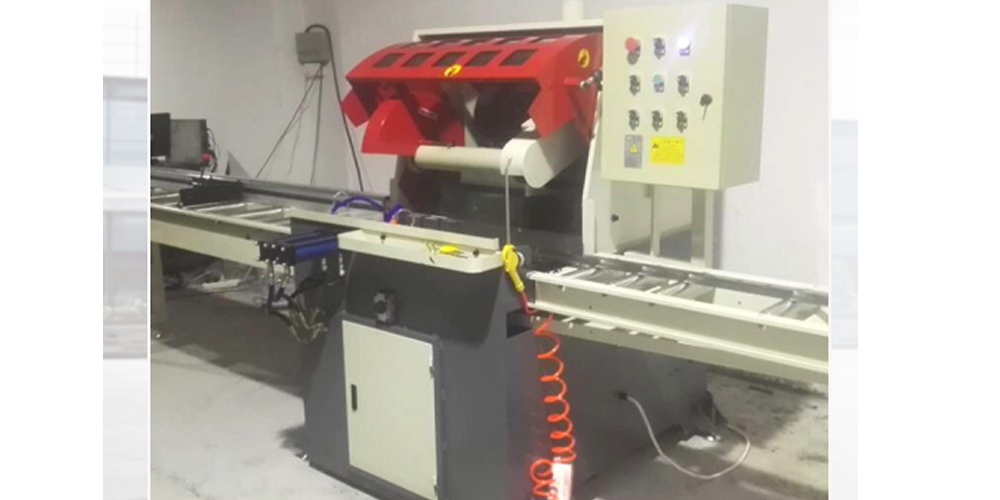

1 | 設備內容 | 1 切割方式：砂輪片鋸切 2 進刀方式：油缸升降點頭式、滑臺式往復進給 3 人工放料 人工定尺 PLC單片機控制 4 導軌規格 15-55mm | |
2 | 主機相關參數 | 1 砂輪片外徑 405*25.4*3.0T 2 機頭轉速 2800轉/分 3 減速機 1.5KW 4 油泵電機 1.5KW 5主電機功率 7.5KW 6 工作臺高度 850mm 7 工作臺面積 640*370mm 8 尺寸 1400*1300*1450mm 9 重量 1200KG |
配置清單
永宏 | PLC |
永宏 | 觸摸屏 |
研控 | 伺服驅動器 |
臺灣TPI | 絲桿 |
天正 | 斷路器 |
天正 | 斷路器 |
天正 | 開關電源 |
天正 | 熱繼電器 |
天正 | 熱繼電器 |
天正 | 接觸器 |
亞德克 | 光電開關 |
亞德克 | 接近開關 |
生生產節拍： 詳細下表
加工對象 | 外徑 | 時間 | 備注 |

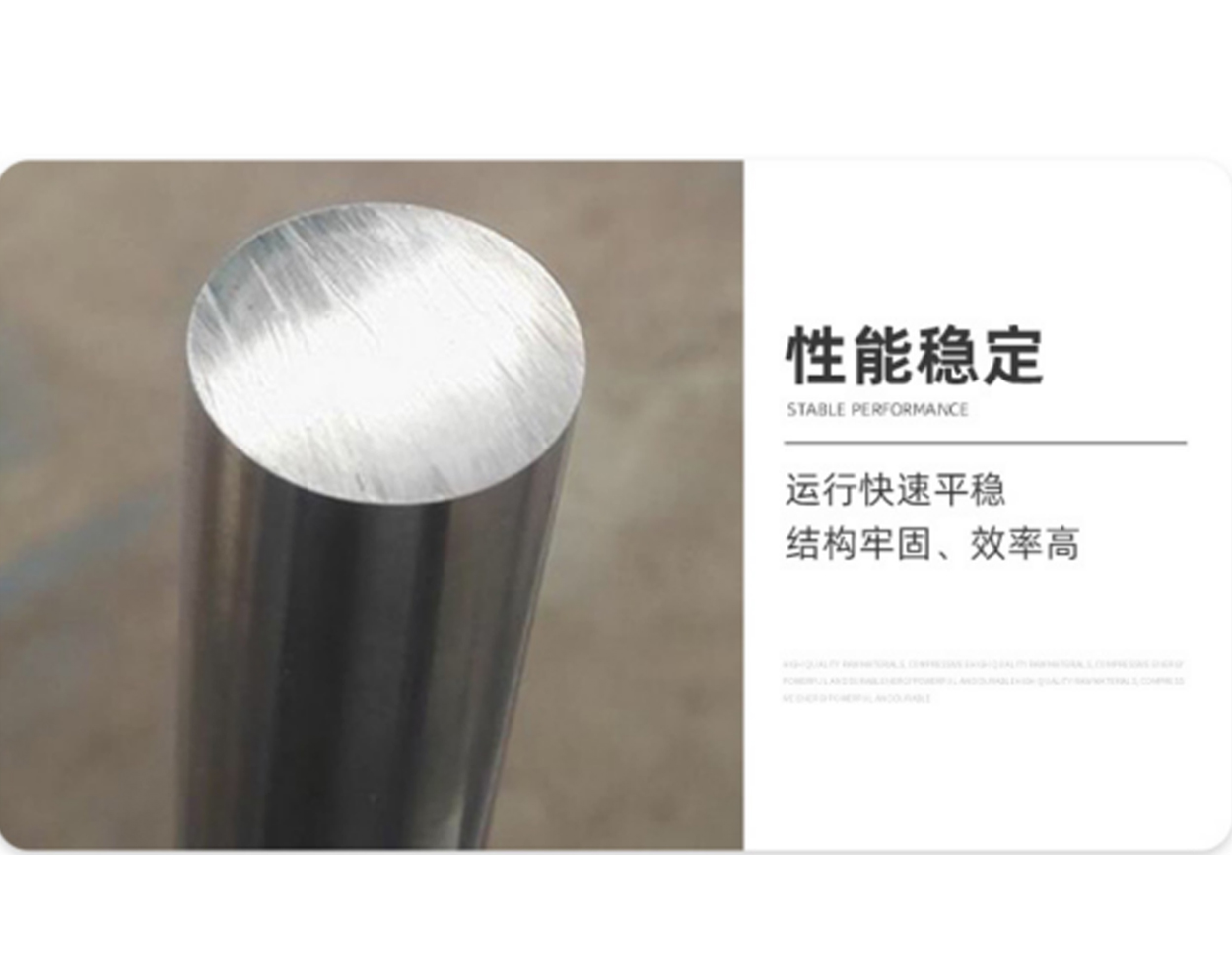

導軌 | Φ15mm | 6-7S | |
導軌 | Φ55mm | 20S |
易損件
油缸 | SD25*15 |
無料感應器 | HA-E3F-DS10C1DG6-36V |
接近開關 | HX-1805-E1 NPN |
皮帶 | 8M*50*920 |
使用注意事項及保養內容
1、開機前詳細閱讀該機有關說明書。
2、機器在使用前確保按加油標示指示加入對應牌號的潤滑油。
3、機床必須接通地線保護，接上電源后應點動試機，并確認主軸沒有反轉，以免造成機器損壞及事故。
4、使用過程中出現異常雜音，應立即停機檢查并正確處理。
5、機床的防護裝置不能缺失。
6、未經培訓合格者不能操作本機器。
7、開機前認真檢查導軌光軸上有無障礙物，并及時清理，加工件要固定好。
8、工作時，刀具務必確實夾緊并注意旋轉方向，不得使用變形或者損壞的刀具。
9、機器運轉中，工作人員不得離開，不得靠近或接觸轉動或者移動的零部件。
10、總電源關閉前，請勿調整或維修機器。
11、工作完畢后，應認真清洗機器，各部件加注潤滑油。（手搖泵4小時加一次）
